產品介紹

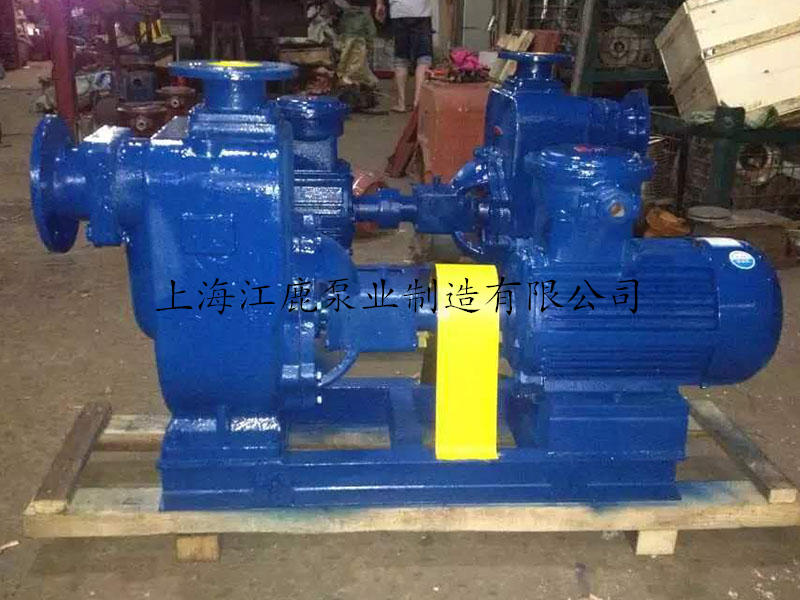

ZX系列臥式自吸泵300ZX600-32/90kw 大型臥式工業自吸泵按產品分類，它是自吸式離心泵的一種，泵為臥式分體結構，具有結構緊湊，操作方便，效率高，壽命長、并有較強的自吸能力等優點。ZX臥式自吸泵管路中不需要安裝底閥，工作前只需保證泵體內儲有定量引流液即可，保證液面以下5米左右都可把液體抽上來，簡化了管路系統，又改善了勞動條件。因此它很多時候被叫著工業自吸清水泵，化工自吸泵，以及高吸程水泵。




產品特點



1、300ZX600-32/90kw 大型臥式工業自吸泵采用封閉式葉輪，進口末端安裝底閥，可提高吸程至7米以上。

2、選用優質陶瓷及合金碳化硅機械密封，靜動環端面之間摩擦副降低，一般不易泄露。

3、結構緊湊，整機易拆裝，脫開電動機即使電機與泵斷開，依次拆下泵蓋處螺絲，即可輕松維護泵頭內各個運行件，初次使用請按照說明書操作。

4、ZX自吸泵配用上海知名品牌電動機，轉速設計為1450r/min和2900r/min兩檔，運行起來更平穩，噪音更低，使用壽命更長。




適用范圍



1、300ZX600-32/90kw 大型臥式工業自吸泵選用不銹鋼材質，可大范圍適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、工礦沖洗、設備冷卻等領域。

2、裝上搖臂式噴頭、又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、菜園的良好機具。

3、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料（介質粘度<100厘珀、含固量可達30%以下）。

4、除此之外，ZX自吸泵可和任何型號、規格的壓濾機配套使用，它是將漿料送給壓濾機進行壓濾的理想配套泵種。

主要技術參數



  ◆ 流量：3.2～550m3/h

  ◆ 揚程：12～80m

  ◆ 電機功率：0.75～132kw

  ◆ 口徑：25～300mm

  ◆ 吸程：5～6.5m（進口末端安裝底閥可提高吸程）

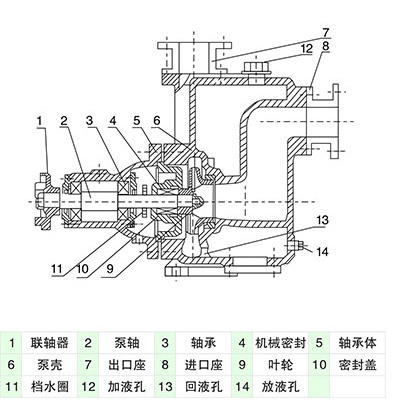

ZX系列自吸泵結構及工作原理



     該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成. 泵正常起動后.葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，井在葉輪內得以完全混合, 在離心力的作用下.液體夾帶著氣體向渦卷室外緣流動、在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來.氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉掄內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少.直到吸盡氣體，完成自吸過程，泵便投入正常作業。



    在一些自吸泵的軸承體底部還沒有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度.并影響到泵的效率和自吸性能時.應給予更換。



ZX自吸泵性能參數表：
