HS-VN型手拉葫蘆
- 實施嚴格尺寸、確保葫蘆安全性能
產品介紹
HS-VN型手拉葫蘆主要應用于港口、電力、鋼鐵、造船、石油化工、礦山、鐵路、建筑、冶金化工、汽車制造、塑料機械、工業控制、公路、大件運輸、管道輔設、邊坡隧道、井道治理防護、海上救助、海洋工程、機場建設、橋梁、航空、航天、場館等重要行業以及基礎建設工程的機械設備。
| 型號 | HS-VN | ||||||||||
| 起重量 噸 | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | |
| 標準起重高度 米 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 運行試驗載荷 千牛頓 | 7.5 | 15 | 22.5 | 30 | 45 | 77 | 150 | 300 | 375 | 625 | |
| 兩鉤間量小距離 毫米 | 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 980 | 1300 | |
| 滿載時手鏈拉力 牛頓 | 231 | 309 | 320 | 360 | 340 | 414 | 414 | 828 | 450*2 | 450*2 | |
| 起重鏈行數 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
| 起重鏈條圓鋼直徑 毫米 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | |

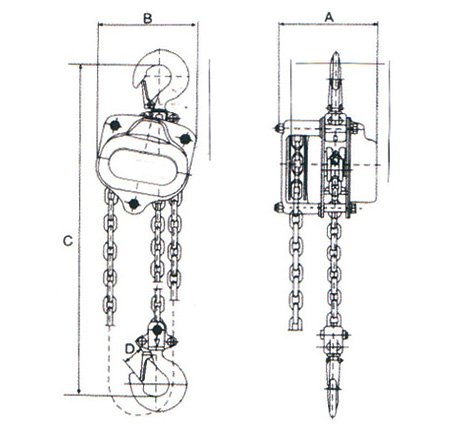

| 主要尺寸 毫米 | A | 131 | 140 | 161 | 161 | 161 | 186 | 207 | 215 | 0 | |
| B | 127 | 158 | 187 | 187 | 210 | 253 | 398 | 650 | 0 | 0 | |
* 產品嚴格按國家3包執行，質量由中國人壽財產保險股份有限公司承保，請放心使用。
 |
 |

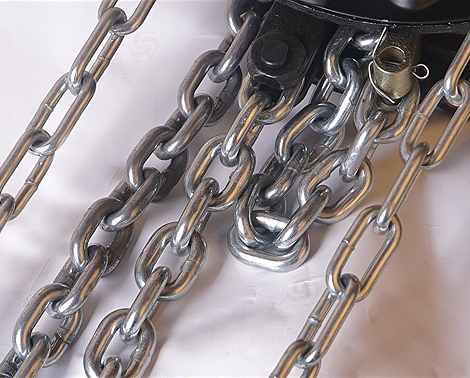

| 葫蘆頭及吊鉤 | 80級鏈條 |
|
 |

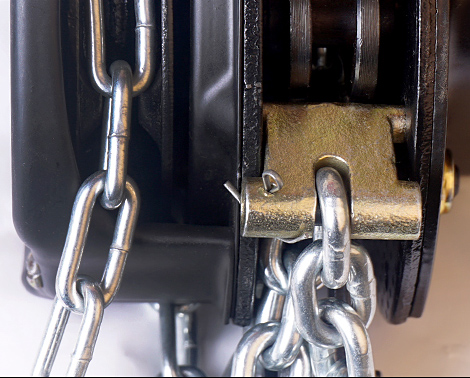

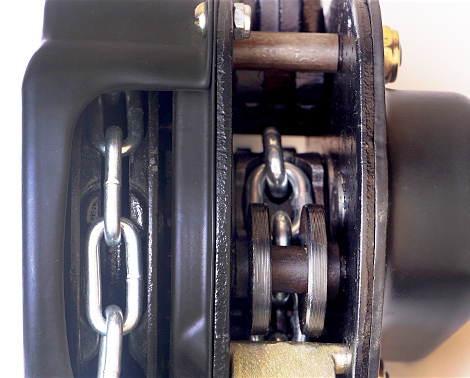

| 優質同步齒輪 | 尾環銷（保護導輪） |
