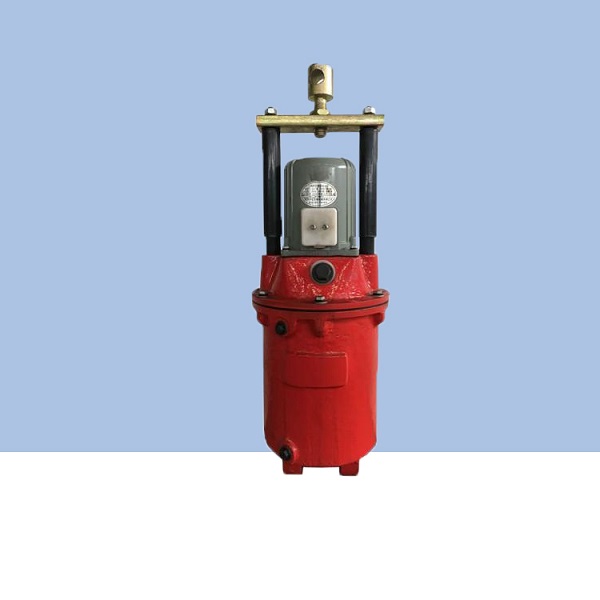

YT1系列電力液壓推動器（以下簡稱推動器），適用于AC50Hz、380V網路，主要作為塊式制動器的

松閘使用。也可通過各種形式的杠桿裝置作出各種不同的運動。其中MYT1B—320Z/15是專為礦用絞車設計的。

一、使用條件

1、海拔高度不超過1000m；

2、周圍介質溫度不高于+40℃、不低于—25℃；

3、空氣相對濕度不大于85%；

4、無劇烈震動和強烈

三、結構及工作原理

推動器主要由三部分組成：電動機、液壓泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方

軸端部裝離心葉輪。當推桿動作時，方軸在空心的電動機軸中上下滑動，傳遞扭矩。

當電動機通電時，帶動葉輪旋轉，將油液強行壓入活塞底部，迫使活塞上升，帶動推桿上升。斷電時，

葉輪停止旋轉，活塞在自身重力或彈簧力的作用下恢復原位。

四、技術數據（表2）及外形尺寸（表3、表4）

五、安裝使用和維修

1、推動器的安裝外形尺寸見圖及表3、表4

2、使用前檢查推動器銘牌上技術數據是否與所需技術數據相符合。

3、使用推動器前，應清除推動器外表油垢，然后從蓋上注油孔注入符合下表1的油液。接通電源，檢查葉輪是否靈活轉動，推桿及活塞是否有卡滯現象。

4、在安裝制動器時，將推動器下部安裝孔連接于制動器基座上，連桿與制動器角杠桿連接。

5、將電動機的引出線于外部電源連接。

6、推動器在使用時應注意：

（1）定期加油；

（2）注意油的清潔，在必要時更換油液；

（3）葉輪旋轉是否靈活；
