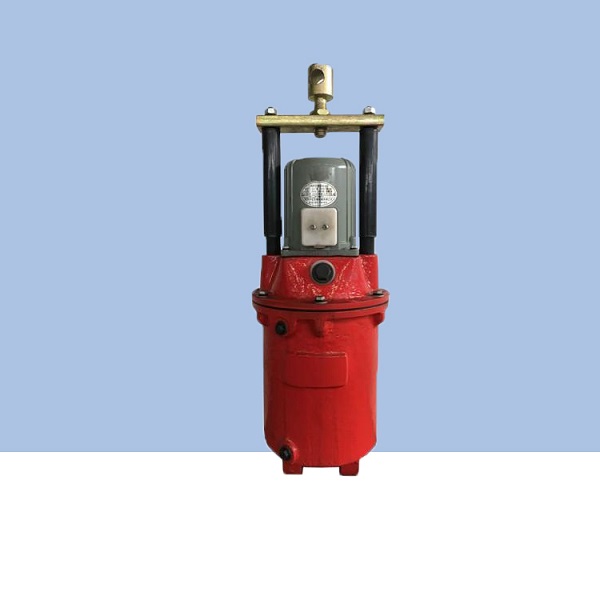

YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。

結構及動作簡介
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下，油
由活塞上部吸到活塞下部，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時 ，葉輪停止旋轉 ，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。
術參數

型號

額定推力
(N)

額定行程
(mm)

驅動電機
功率(W)

每小時**操作
次數(次/小時)

不具有負荷彈簧

YT1-18Z/2

180

25

60

720

YT1-25Z/4

250

40

60

720

YT1-45Z/6

450

60

12

720

YT1-90Z/8

900

80

250

720

YT1-125Z/10

125

100

400

720

YT1-180Z/12

1800

120

400

720

YT1-320Z/12

3200

120

1100

720

　三、安裝方式的選擇

　　垂直安裝：活塞桿連接塊朝上；

　　水平安裝和中間任意位置：主參數標牌朝上；

　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；

　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

　　四、附加裝置

　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；

　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的0大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；

　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；

E4-A1940氣動盤式制	E3-A1949氣動盤式制
D3-A1995氣動盤式制	D2-A2510氣動盤式制
D2-A2502氣動盤式制	D3-A2494氣動盤式制
D2-A286氣動盤式制	D2-A2478氣動盤式制
D1-A2470氣動盤式制	D1-A2470氣動盤式制
D1-A2462氣動盤式制	D1-A2454氣動盤式制

型號	額定推力 (N)	額定行程 (mm)	驅動電機 功率(W)	每小時操作次數(次/小時)**
不具有負荷彈簧	額定推力 (N)	額定行程 (mm)	驅動電機 功率(W)	每小時操作次數(次/小時)**
YT1-18Z/2	180	25	60	720
YT1-25Z/4	250	40	60	720
YT1-45Z/6	450	60	12	720
YT1-90Z/8	900	80	250	720
YT1-125Z/10	125	100	400	720
YT1-180Z/12	1800	120	400	720
YT1-320Z/12	3200	120	1100	720
